Control bidireccional totalmente inteligente para motores DC con escobillas de alto rendimiento.
Descripción detallada:

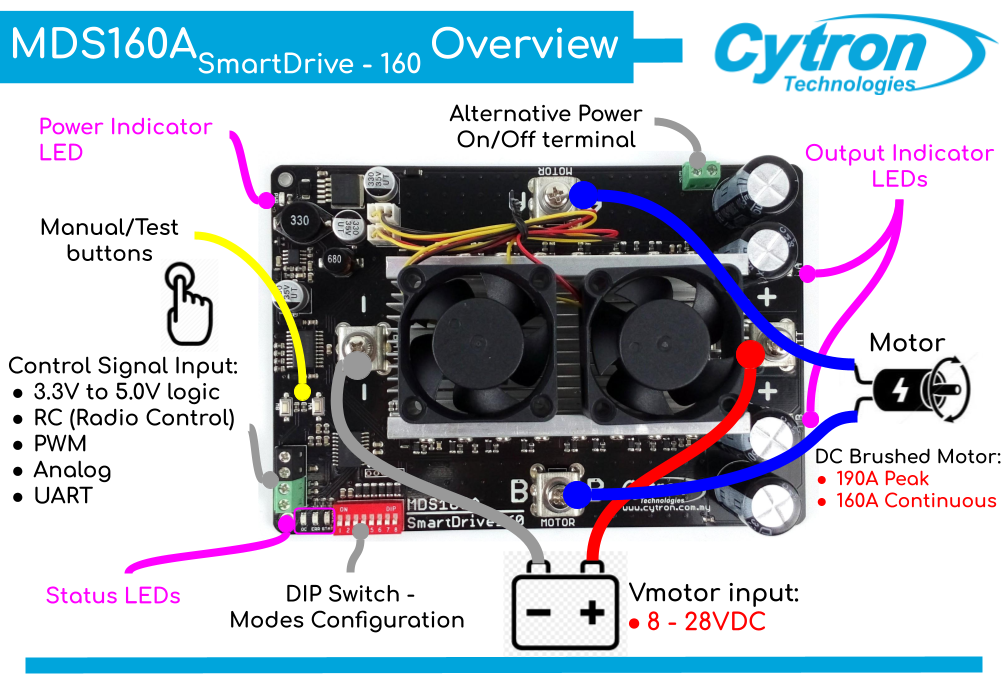

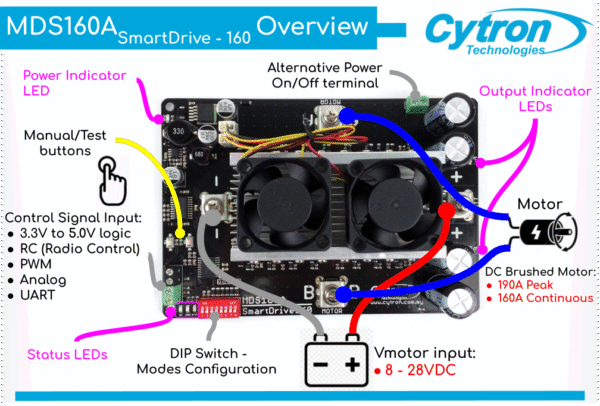

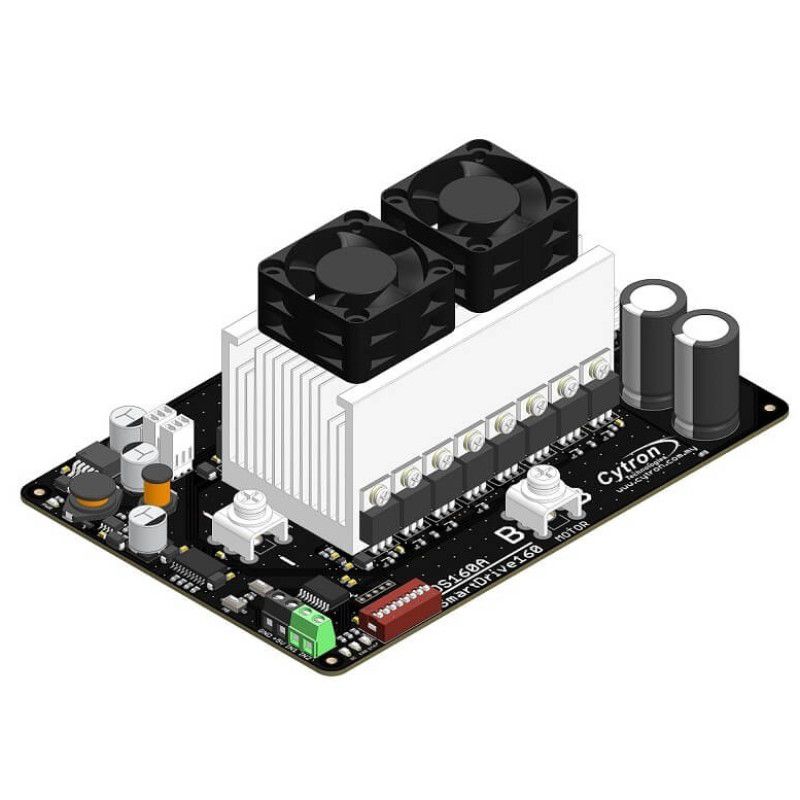

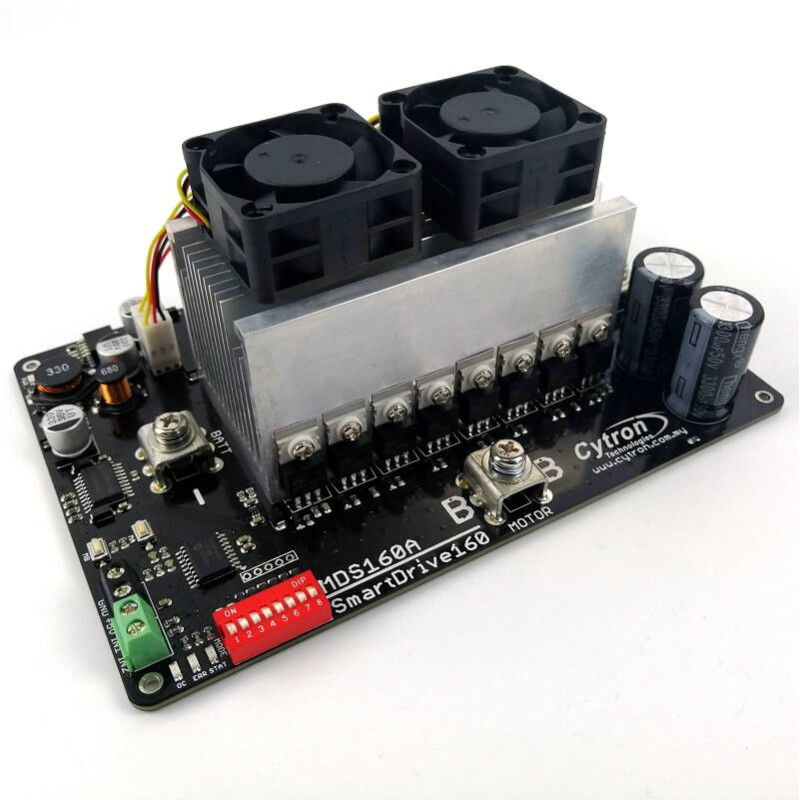

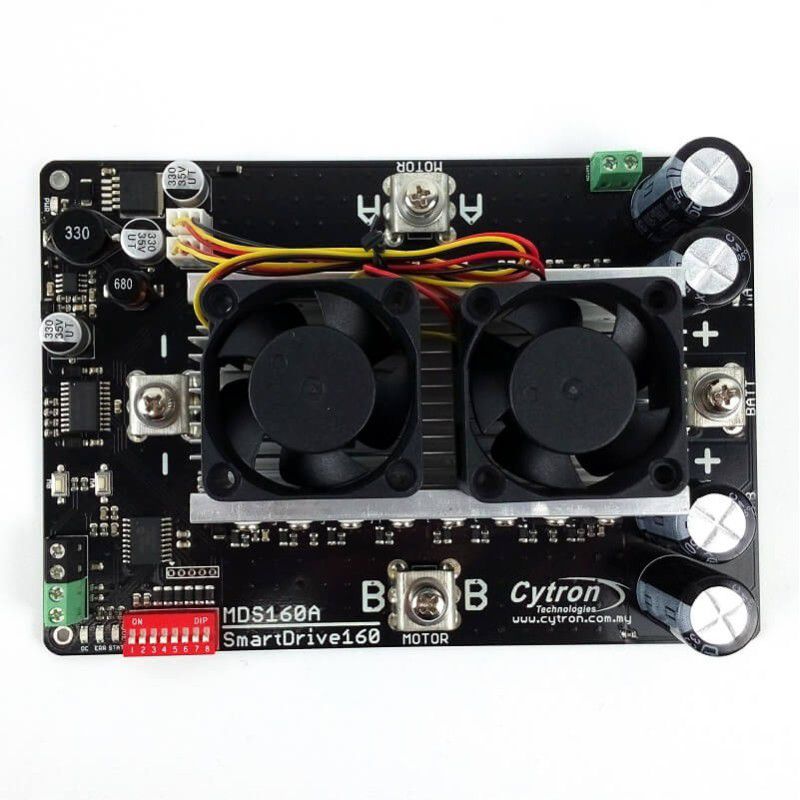

Este controlador de la serie SmartDrive de Cytron está diseñado para sistemas que requieren alta corriente continua, con clasificación hasta 160 A y picos de 190 A, contando con limitación de corriente basada en temperatura. Opera con MOSFETs conmutados a 16 kHz para un movimiento silencioso y eficiente, sin necesidad de diodos de recuperación adicionales. Integra un microcontrolador que permite múltiples modos de entrada, limitación inteligente de corriente, protección térmica y freno regenerativo. Se pueden emparejar dos unidades para configurar un tren diferencial plug-&-play.
Especificaciones técnicas:
- Voltaje de entrada: 8–28 V DC
- Corriente continua: 160 A
- Corrientes pico: 190 A (1 min), 175 A (2 min)
- Reglaje de corriente según temperatura:
- < 60 °C → 194 A
- 60–70 °C → 175 A
- 70–80 °C → 163 A
- 80–90 °C → 144 A
- 90–100 °C → 125 A
- 100–110 °C → 100 A
-
110 °C → 50 A
-
- Frecuencia de conmutación: 16 kHz
- Funcionalidades destacadas: freno regenerativo, aviso de bajo voltaje de batería LiPo, protección térmica
- Modos de entrada seleccionables por DIP: señal RC, voltaje analógico, PWM + DIR, UART (serial simple o empaquetado)
- Botones integrados para test manual de entrada
- Indicadores LED de estado
- NO tiene protección contra inversión de polaridad (verificar conexiones)
- Dimensiones: 122 × 178 × 75 mm
- Garantía: 12 meses
Ideal para:
- Robots móviles de gran envergadura, AGVs, aplicaciones industriales, convoys, y sistemas de tracción diferencial
- Proyectos que utilizan motores DC de alto consumo y requieren conducción robusta sin programaciones avanzadas
