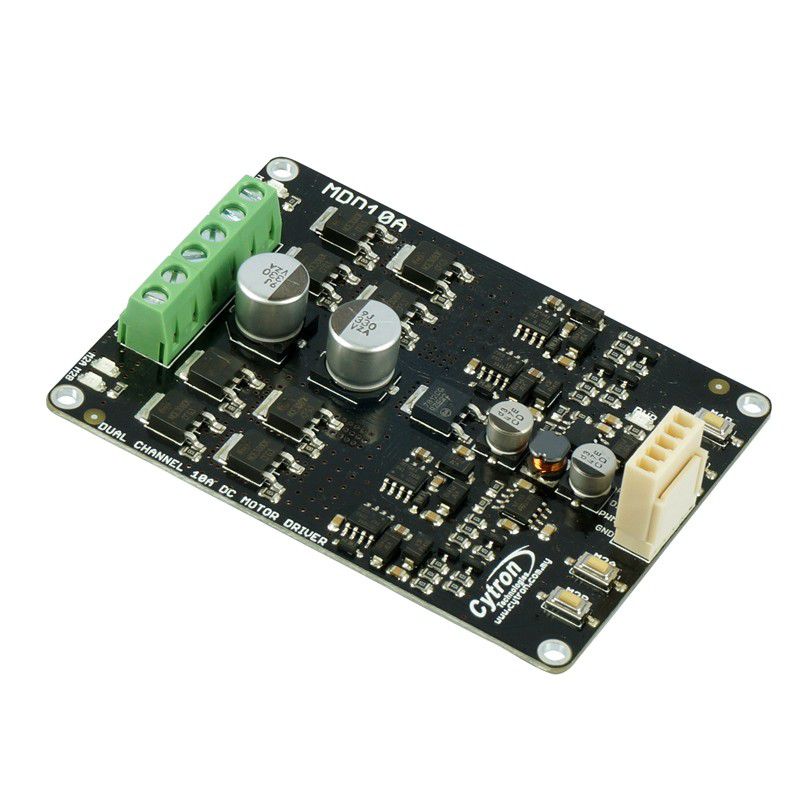

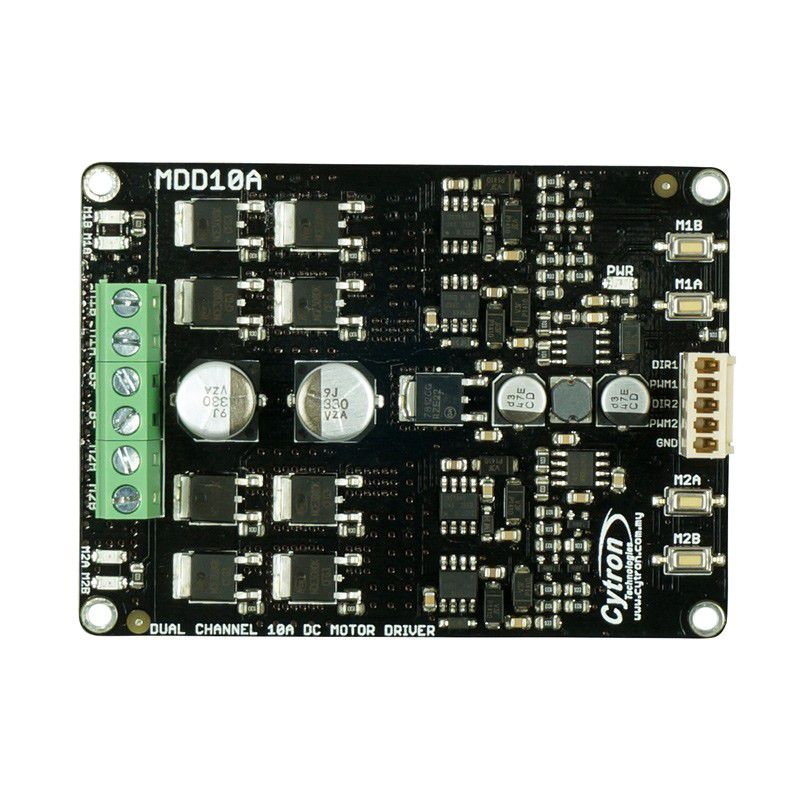

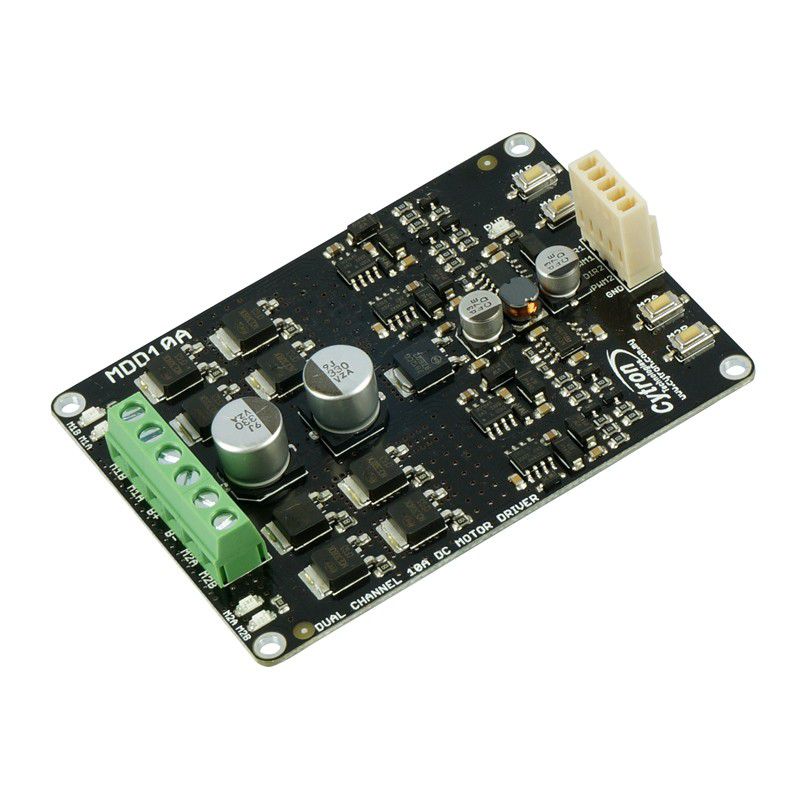

El Cytron MDD10A permite controlar de forma independiente la velocidad y el sentido de giro de dos motores DC con escobillas. Es una opción para robots de tracción diferencial y proyectos de automatización que requieran dos canales en una sola placa.
Características del Cytron MDD10A
- Dos canales para motores DC con escobillas.
- Alimentación de motor: 5 a 30 V DC en la versión Rev 2.0.
- Corriente por canal: hasta 10 A continuos y 30 A pico durante 10 segundos, según Cytron.
- Control mediante entradas PWM y DIR con niveles lógicos de 3.3 V o 5 V; compatible con microcontroladores como Arduino y Raspberry Pi.
- Admite los modos PWM sign-magnitude y locked-antiphase; frecuencia PWM de hasta 20 kHz.
- Dos botones integrados para pruebas manuales de los canales.
- Dimensiones aproximadas: 84.5 × 62 mm.
Compatibilidad y conexión
Utiliza motores DC con escobillas cuyo voltaje y corriente estén dentro de los límites del controlador. Las entradas de control son PWM y DIR: no acepta directamente señal RC PWM ni una entrada analógica como modo de control. Si tu receptor RC o sensor entrega otro tipo de señal, se necesita un controlador intermedio apropiado.
Importante: la entrada de alimentación del motor (Vmotor) no tiene protección contra polaridad inversa, según el fabricante. Verifica la polaridad y el voltaje de la fuente antes de energizar la placa. Confirma la revisión de la unidad antes de utilizar el límite de 30 V.
Consulta la ficha técnica del fabricante para diagramas de conexión y condiciones de uso.
